DSC測(cè)量聚乙烯蠟熔融溫度實(shí)驗(yàn)

差示掃描量熱法（DSC）是一種熱分析技術(shù)，它可以通過(guò)測(cè)量樣品在升溫或降溫過(guò)程中的能量吸收或釋放來(lái)分析樣品的物理和化學(xué)性質(zhì)。本次聚乙烯蠟粉熔融溫度測(cè)試采用匯誠(chéng)儀器的差示掃描量熱儀DSC-600進(jìn)行試驗(yàn)，下面將詳細(xì)探討DSC對(duì)聚乙烯復(fù)合蠟的熔融溫度測(cè)試，并展示實(shí)驗(yàn)結(jié)果。

在使用DSC測(cè)量聚乙烯蠟粉熔融溫度時(shí)，首先需要準(zhǔn)備樣品，分別為高端復(fù)合蠟H108和聚乙烯蠟L102，取樣品質(zhì)量6.8mg，并確保樣品的純度和干燥程度。接下來(lái)，將其放入?yún)R誠(chéng)儀器差示掃描量熱儀DSC-600中，設(shè)置DSC儀器的升溫速率10℃/min和溫度范圍25℃~145℃。

實(shí)驗(yàn)過(guò)程中，DSC儀器會(huì)分別記錄兩個(gè)樣品的溫度差和熱量變化。當(dāng)樣品熔化時(shí)，它會(huì)吸收熱量，導(dǎo)致DSC曲線上的峰值出現(xiàn)。通過(guò)分析這個(gè)峰值，我們可以確定聚乙烯蠟粉的熔融溫度。

下圖是我們利用匯誠(chéng)儀器差示掃描量熱儀DSC-600進(jìn)行聚乙烯蠟粉熔融溫度實(shí)驗(yàn)得到是實(shí)測(cè)圖譜，

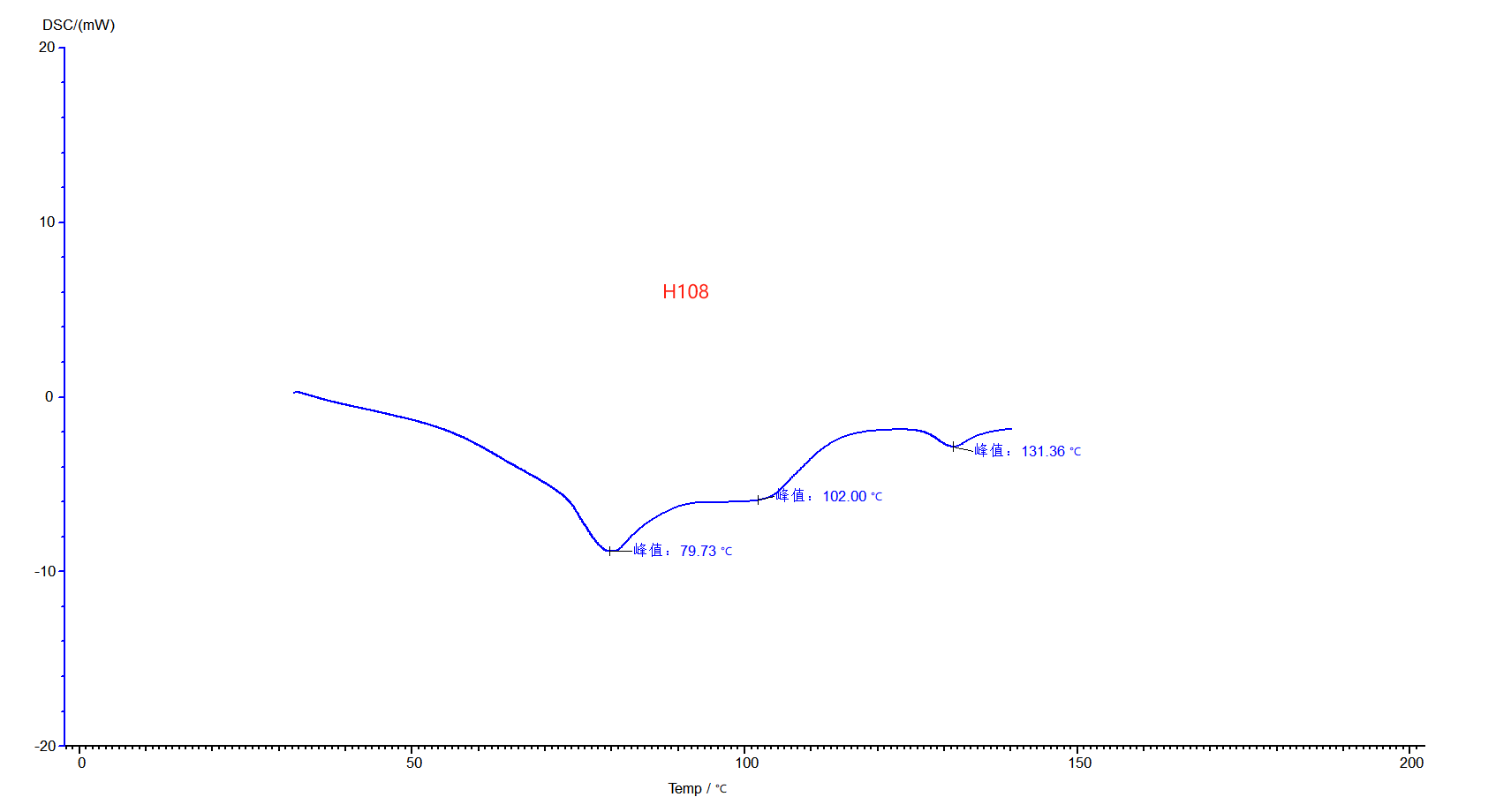

 從DSC的測(cè)試結(jié)果顯示，樣品高端復(fù)合蠟H108的峰值溫度是79.73℃、102.00℃、131.36℃。

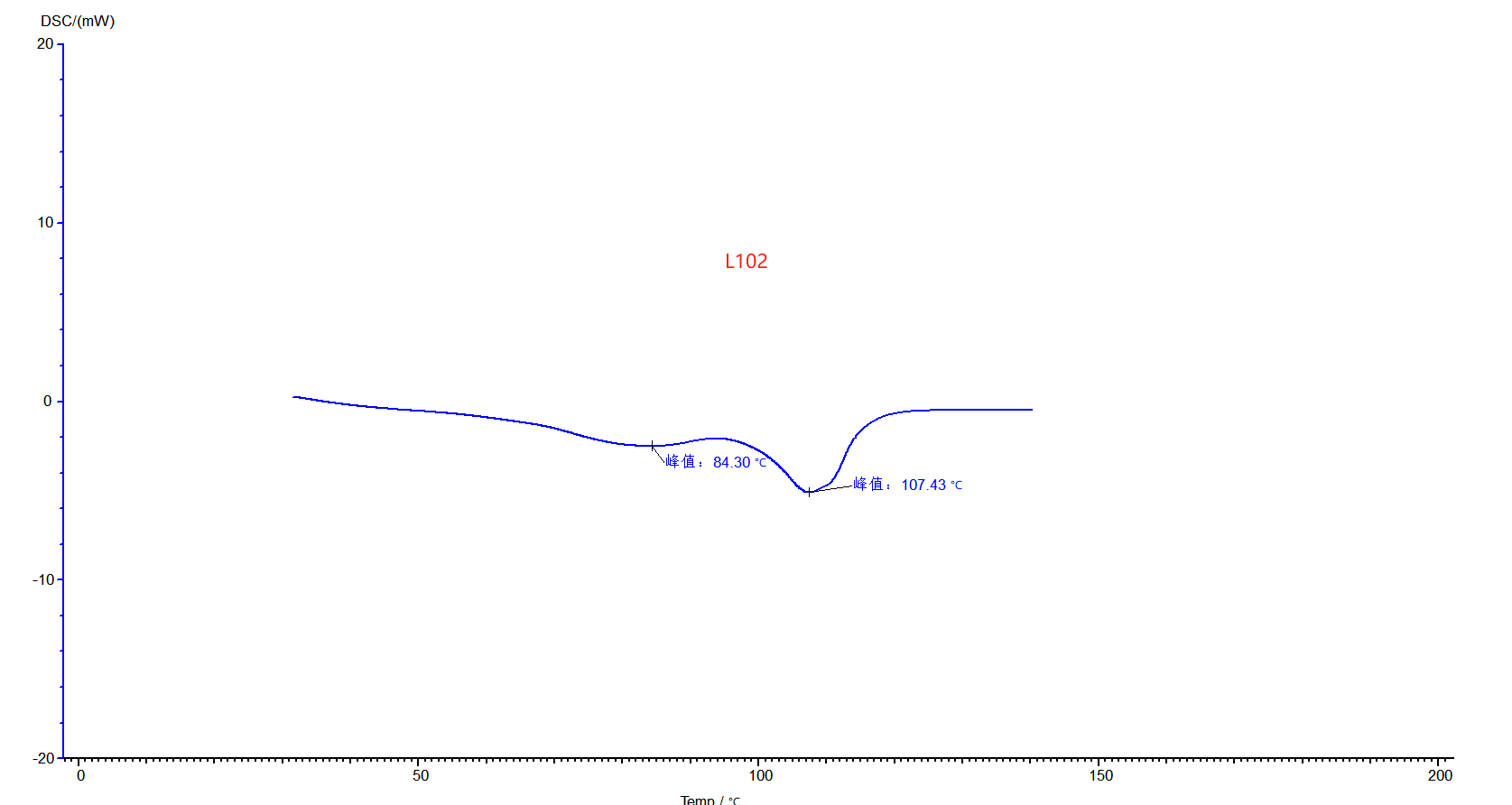

從 DSC 的測(cè)試結(jié)果顯示，樣品聚乙烯蠟 L102 的峰值溫度是84.3℃、107.43℃。

綜上所述，匯誠(chéng)儀器的差示掃描熱量?jī)xDSC-600是一個(gè)高效、精確的測(cè)量工具，通過(guò)DSC熔融溫度檢測(cè)實(shí)驗(yàn)，我們獲得了聚乙烯蠟的熔融溫度數(shù)據(jù)，它在聚乙烯復(fù)合蠟粉的熔融溫度測(cè)試實(shí)驗(yàn)中發(fā)揮著不可替代的作用。
