有機(jī)樹(shù)脂是從石油化工原料中提取的經(jīng)過(guò)加氫后得到的淺色的脂肪族熱塑性樹(shù)脂，其具有優(yōu)異的熱穩(wěn)定性以及與聚合物有很好的相容性。DSC測(cè)試是一種通過(guò)監(jiān)測(cè)樣品與參比物之間溫度差隨時(shí)間或溫度變化的技術(shù)，可以用來(lái)研究材料的熱性能，如玻璃化轉(zhuǎn)變溫度、熔點(diǎn)、結(jié)晶行為等。

在測(cè)試有機(jī)樹(shù)脂的玻璃化轉(zhuǎn)變溫度時(shí)，DSC能夠捕捉到樹(shù)脂在玻璃化轉(zhuǎn)變時(shí)的熱效應(yīng)，從而確定Tg。本實(shí)驗(yàn)參考標(biāo)準(zhǔn)GB/T19466.2-2004，使用匯誠(chéng)儀器差示掃描量熱儀DSC-600S測(cè)試有機(jī)樹(shù)脂的玻璃化轉(zhuǎn)變溫度（Tg），以評(píng)估樹(shù)脂在不同溫度下的物理性質(zhì)變化。

首先取樣品有機(jī)樹(shù)脂5.8mg置于鋁坩堝內(nèi)，設(shè)定升溫速率為10℃/min，并通入氮?dú)獗Ｗo(hù)，溫度范圍控制在室溫~80℃。在DSC曲線(xiàn)上，玻璃化轉(zhuǎn)變通常表現(xiàn)為基線(xiàn)的一次突變，可以通過(guò)DSC曲線(xiàn)上的“臺(tái)階”來(lái)識(shí)別。突變點(diǎn)對(duì)應(yīng)的溫度即為所測(cè)試有機(jī)樹(shù)脂的玻璃化轉(zhuǎn)變溫度（Tg）。

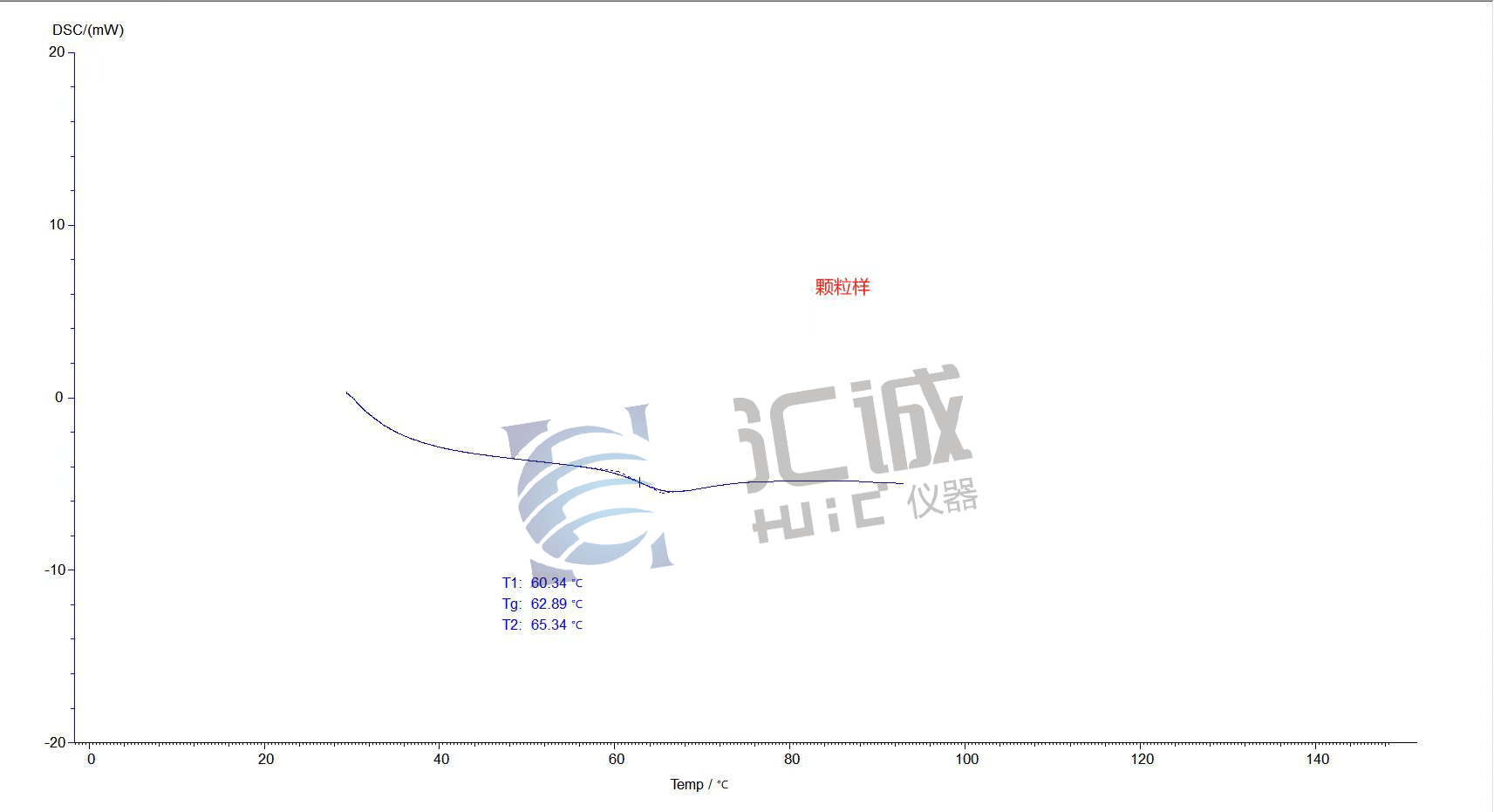

上圖是利用匯誠(chéng)儀器DSC-600S對(duì)有機(jī)樹(shù)脂的實(shí)測(cè)圖譜，由此可以看出顆粒樣有機(jī)樹(shù)脂的玻璃化轉(zhuǎn)變溫度Tg值是62.89℃。

綜上所述，DSC是一種有效的測(cè)試有機(jī)樹(shù)脂玻璃化轉(zhuǎn)變溫度的方法。通過(guò)監(jiān)測(cè)樣品與參比之間的溫度差，結(jié)合材料的熱歷史，可以準(zhǔn)確確定出材料的Tg。這種方法不僅可以用于實(shí)驗(yàn)室的材料性能研究，也適用于生產(chǎn)過(guò)程中的質(zhì)量控制。
