無(wú)規(guī)共聚聚丙烯DSC測(cè)試熔點(diǎn)實(shí)驗(yàn)

無(wú)規(guī)共聚聚丙烯作為一種重要的高分子材料，廣泛應(yīng)用于塑料制品、纖維和薄膜等領(lǐng)域。準(zhǔn)確測(cè)定其熔點(diǎn)對(duì)于評(píng)估材料性能和指導(dǎo)生產(chǎn)具有重要意義。本文介紹了使用匯誠(chéng)儀器差示掃描量熱儀DSC-600S對(duì)無(wú)規(guī)共聚聚丙烯樣品進(jìn)行熔點(diǎn)測(cè)定的實(shí)驗(yàn)研究。

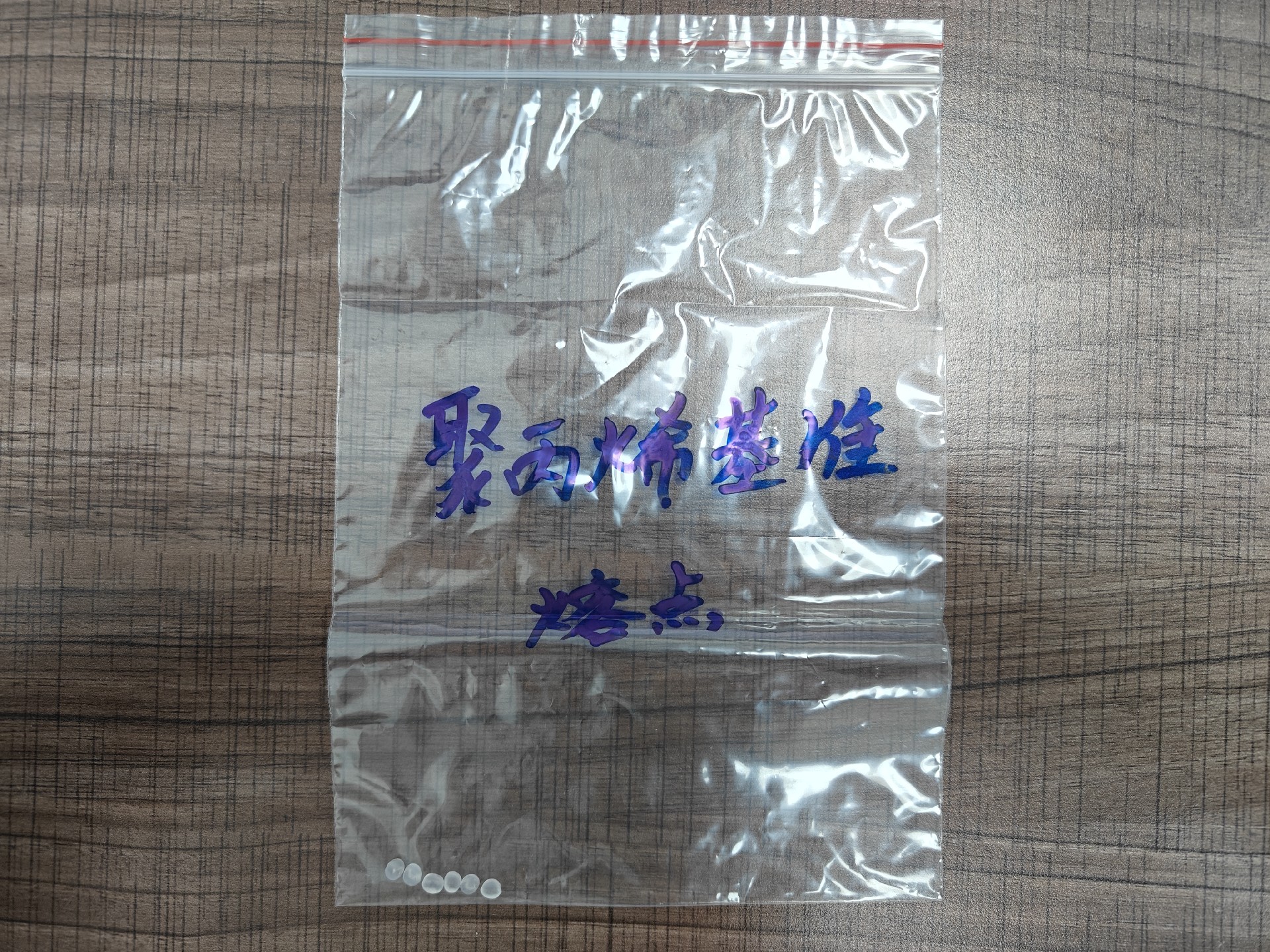

DSC是一種高精度的熱分析技術(shù)，能夠準(zhǔn)確測(cè)量樣品在加熱或冷卻過(guò)程中的能量變化，從而確定熔點(diǎn)。首先，稱取5~6mg無(wú)規(guī)共聚聚丙烯樣品，開啟差示掃描量熱儀DSC-600S并預(yù)熱至穩(wěn)定狀態(tài)，將樣品置于儀器內(nèi)；根據(jù)標(biāo)準(zhǔn)GB/T19466.3-2004，設(shè)置升溫速率為10℃/min，通入氮?dú)獗Ｗo(hù)，并進(jìn)行升溫-降溫-再升溫實(shí)驗(yàn)。

第一階段升溫：從50℃開始，以10℃/min的速率升溫至230℃。

降溫過(guò)程：達(dá)到230℃后，以相同的速率降溫至50℃。

恒溫保持：降溫至50℃后，保持溫度5分鐘，以確保樣品達(dá)到熱平衡。

第二階段升溫：再次以10℃/min的速率升溫至200℃。

匯誠(chéng)儀器的差示掃描量熱儀DSC-600S在實(shí)驗(yàn)過(guò)程中會(huì)記錄并自動(dòng)繪制DSC曲線。

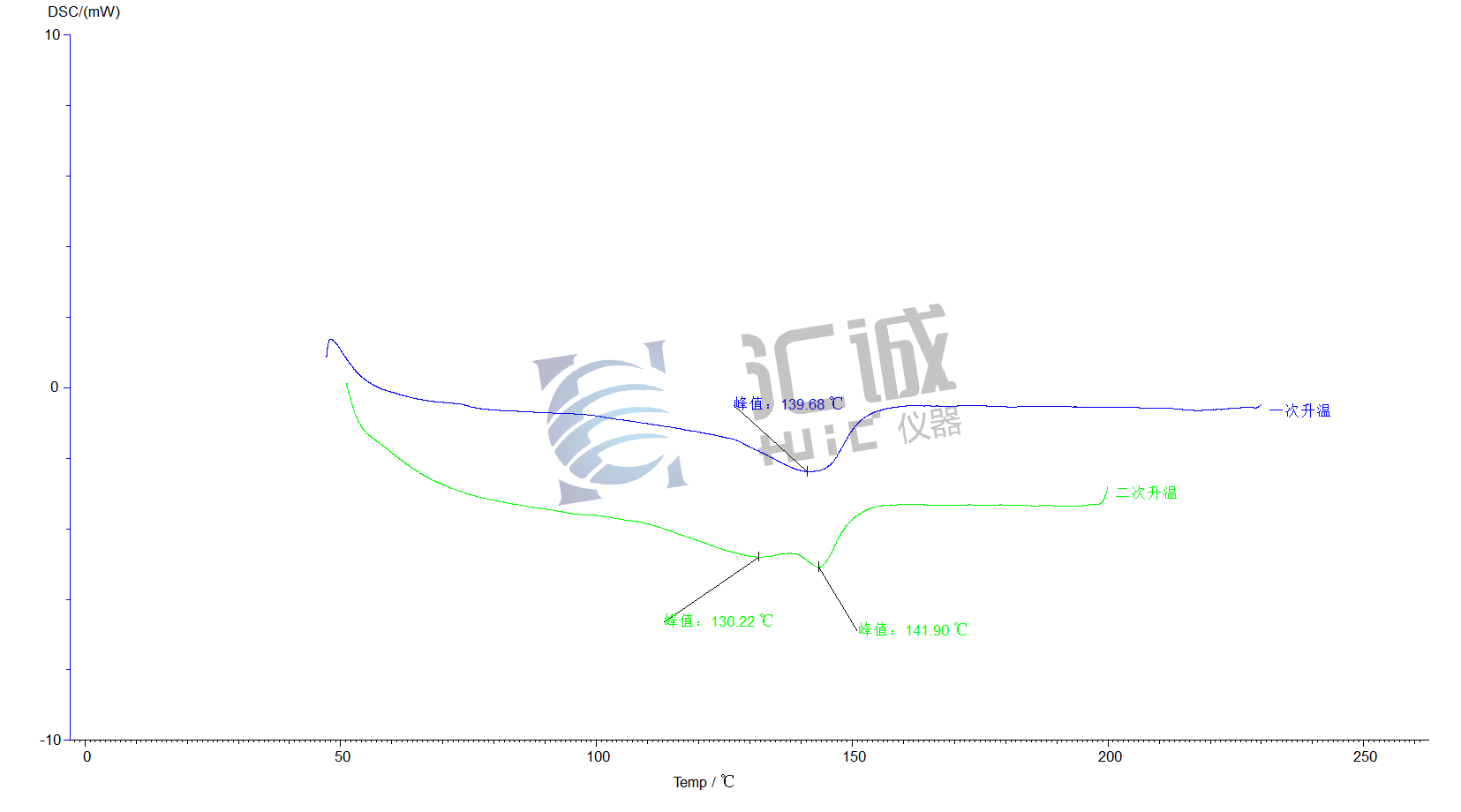

上圖為DSC測(cè)試無(wú)規(guī)共聚聚丙烯熔點(diǎn)的實(shí)測(cè)圖譜，藍(lán)色曲線是第一次升溫實(shí)驗(yàn)，此時(shí)樣品的熔融峰值溫度是139.68℃；綠色曲線是第二次升溫實(shí)驗(yàn)，此時(shí)樣品有兩個(gè)熔融峰值，分別是130.22℃和141.9℃。

綜上所述，無(wú)規(guī)共聚聚丙烯的熔點(diǎn)測(cè)定對(duì)于材料的科學(xué)研究和工業(yè)應(yīng)用具有重要價(jià)值。通過(guò)精確的熱分析技術(shù)，可以深入了解材料的熱性能，為材料的選擇、加工和應(yīng)用提供科學(xué)依據(jù)。
