為精準分析低導熱系數(shù)樣品的導熱性能，同時驗證儀器測試準確性，我們采用南京匯誠儀器儀表有限公司的平板導熱儀 HCDR-P 及低溫平板導熱儀器，以標準亞克力板為測試樣品開展實驗。本次實驗選用的亞克力板樣品規(guī)格為 300mm×300mm×10mm，其已知標準導熱系數(shù)為 0.2080 W/mk，為實驗結(jié)果的比對提供了可靠依據(jù)。

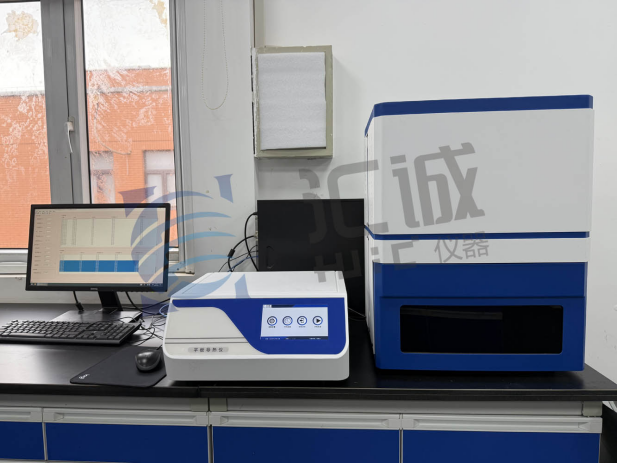

實驗前，我們先仔細檢查了主機與恒溫槽的連接狀態(tài)，確保設(shè)備銜接無誤后開啟恒溫槽制冷功能，結(jié)合亞克力板的導熱特性，將恒溫槽溫度設(shè)置為低于冷板溫度 5-10 攝氏度。隨后按照操作規(guī)范，對儀器進行 60 攝氏度、時長 30 分鐘的預(yù)熱處理，充分預(yù)熱能讓儀器處于穩(wěn)定工作狀態(tài)，為測試數(shù)據(jù)的精準性奠定基礎(chǔ)。

預(yù)熱完成后，我們將亞克力板樣品平穩(wěn)放入實驗艙，嚴格設(shè)定各項實驗參數(shù)：熱板溫度 60 攝氏度、冷板溫度 30 攝氏度、升溫速率 5 攝氏度每分鐘，同時將樣品壓力控制在 0.5Kpa。確認樣品放置到位后關(guān)閉工作臺，待實驗運行 1-2 小時后查看結(jié)果，期間熱板與冷板的溫度波動均穩(wěn)定在 0.01 度。最終測試數(shù)據(jù)顯示，樣品動態(tài)導熱系數(shù)為0.2081W/mk，實驗結(jié)束后的平均值為0.2081W/mk，與標準值高度契合。

值得注意的是，亞克力板材質(zhì)較硬，制備過程中需保證裁切平整，避免因樣品形狀不規(guī)則導致艙門卡住。此次實驗不僅展現(xiàn)了匯誠儀器 HCDR-P 平板導熱儀及低溫平板導熱儀器在低導熱系數(shù)樣品測試中的穩(wěn)定性能與精準度，也為相關(guān)低導熱材料的檢測提供了可靠參考，彰顯了匯誠儀器在導熱測試設(shè)備領(lǐng)域的專業(yè)實力。
