差示掃描量熱儀DSC-600S測試PET樹脂的熔點(diǎn)

熔點(diǎn)作為結(jié)晶性聚合物的關(guān)鍵熱力學(xué)參數(shù)，標(biāo)志著材料從有序結(jié)晶態(tài)向無序液態(tài)的轉(zhuǎn)變溫度，這一過程伴隨明顯吸熱效應(yīng)，能直觀反映分子鏈晶體結(jié)構(gòu)的破壞與重組能力。對于 PET 樹脂而言，熔點(diǎn)直接關(guān)系到其加工性能，比如注塑、紡絲的溫度窗口選擇，同時(shí)也深刻影響飲料瓶、紡織纖維等最終制品的熱穩(wěn)定性，因此精準(zhǔn)測試 PET 樹脂熔點(diǎn)具有重要的實(shí)際意義。

本次 PET 樹脂熔點(diǎn)測試采用南京匯誠儀器 DSC600S 差示掃描量熱儀，為確保測試結(jié)果準(zhǔn)確可靠，實(shí)驗(yàn)設(shè)定了科學(xué)嚴(yán)謹(jǐn)?shù)臈l件。測試過程中通入 50ml/min 的高純氮?dú)?，有效避?PET 樹脂發(fā)生氧化降解；溫度程序從室溫以 10℃/min 的速率升溫至 300℃，全面覆蓋 PET 樹脂的熔點(diǎn)范圍；樣品選用 15±2mg 的 PET 顆粒，經(jīng)精密稱量后放入鋁坩堝中進(jìn)行測試。

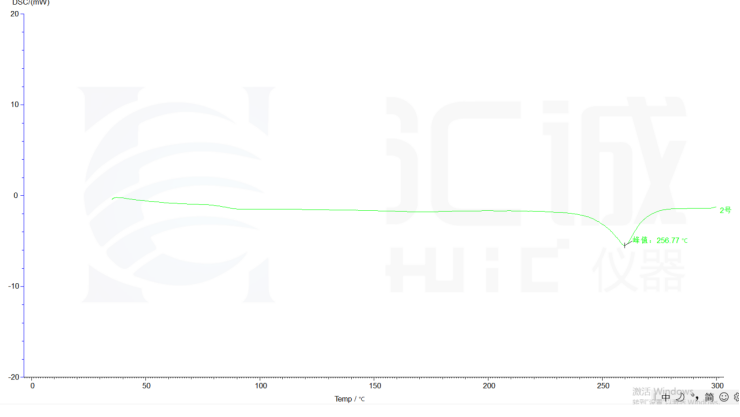

測試完成后，DSC 曲線呈現(xiàn)出顯著的熔融吸熱峰，峰值溫度即為 PET 樹脂的熔點(diǎn)。兩批次測試數(shù)據(jù)顯示，第一批次起始熔融溫度 248.55℃、峰值熔點(diǎn) 256.25℃、熔融終止溫度 272.85℃，第二批次起始熔融溫度 247.94℃、峰值熔點(diǎn) 256.77℃、熔融終止溫度 272.57℃。綜合計(jì)算可得，PET 樹脂的特征熔點(diǎn)均值約為 256.5℃，熔融區(qū)間在 248~258℃之間，與高結(jié)晶度 PET 的典型熱行為完全相符。

匯誠儀器 DSC600S 憑借 ±0.01℃的高精度控溫能力與高靈敏度傳感器，成功捕捉到 PET 晶體熔融的細(xì)微吸熱峰，為測試提供了精準(zhǔn)數(shù)據(jù)支撐。這些數(shù)據(jù)不僅能為 PET 樹脂的注塑、擠出等加工過程提供溫度設(shè)定指導(dǎo)，通常加工溫度需高于熔點(diǎn) 20-30℃，還可用于不同批次原料的品質(zhì)管控以及材料改性研究。匯誠儀器 DSC600S 以精準(zhǔn)性能助力 PET 相關(guān)行業(yè)高效發(fā)展。
