抗干擾磁環(huán)外殼材料的熱性能，尤其是熔融行為，直接關(guān)系到其成型加工工藝與使用穩(wěn)定性，而熱循環(huán)測(cè)試能清晰呈現(xiàn)材料的晶型變化、組分差異等關(guān)鍵特性。本次測(cè)試旨在精準(zhǔn)捕捉材料在“升溫-降溫-再升溫”過(guò)程中的熔融峰變化，對(duì)儀器的熱流靈敏度和溫度控制精度有著嚴(yán)苛要求，匯誠(chéng)儀器的DSC-600S差示掃描量熱儀憑借 ±0.1℃的控溫精度與高分辨率熱流檢測(cè)系統(tǒng)，成功滿足了多階段熱行為測(cè)試的需求，可精準(zhǔn)區(qū)分多組分材料的熔融峰信號(hào)。

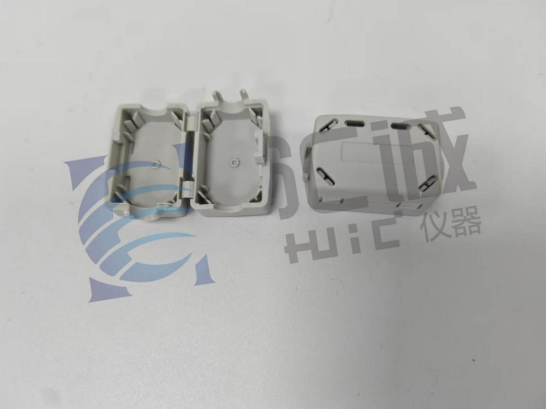

實(shí)驗(yàn)過(guò)程中，我們?nèi)?/span>15mg抗干擾磁環(huán)外殼樣品，置于敞口鋁制坩堝并均勻鋪展以保證熱傳導(dǎo)均勻。測(cè)試采用特定溫度程序，先從室溫以10℃/min速率升至 300℃進(jìn)行第一次升溫，再以相同速率降至 35℃，最后再次升溫至 300℃，全程通入50ml/min高純氮?dú)獗Ｗo(hù)，確保測(cè)試環(huán)境穩(wěn)定無(wú)干擾。

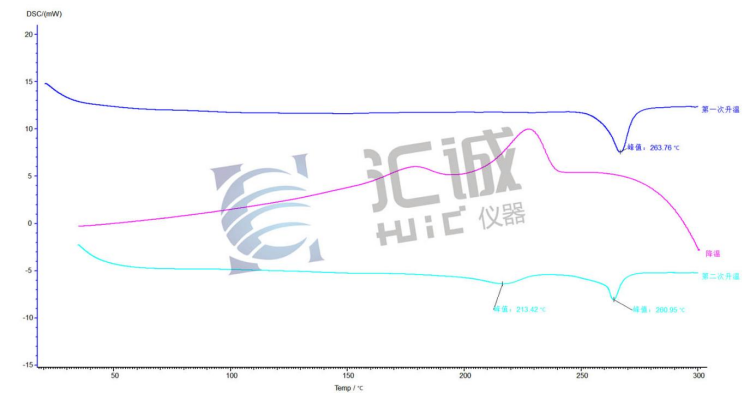

測(cè)試所得 DSC 曲線包含三條特征曲線，縱軸為熱流值，橫軸為 30-300℃溫度范圍。

第一次升溫曲線基線平穩(wěn)，僅出現(xiàn) 1 個(gè)尖銳熔融峰，無(wú)雜峰干擾，熔融峰峰值溫度為 263.76℃；降溫曲線清晰呈現(xiàn)溫度降低過(guò)程的熱流變化；

第二次升溫曲線則出現(xiàn) 2 個(gè)獨(dú)立熔融峰，峰形清晰、信號(hào)區(qū)分度高，峰值溫度分別為 213.42℃和 260.95℃。

結(jié)合熔融溫度特征，可初步判定該材料為尼龍（ PA6 和 PA66 ）。。PA6 的典型熔融溫度約為 215℃，與第二次升溫的 213.42℃峰高度匹配；PA66 的典型熔融溫度約為 265℃，與第一次升溫的 263.76℃、第二次升溫的 260.95℃峰契合，第二次升溫峰溫略降是降溫后晶型變化導(dǎo)致。

此次借助匯誠(chéng)儀器的差示掃描量熱儀DSC-600S 的測(cè)試結(jié)果具有重要應(yīng)用價(jià)值。在加工工藝優(yōu)化方面，依據(jù) 213-264℃的熔融溫度，可將注塑溫度設(shè)定為 270-280℃，確保 PA6/PA66 組分充分熔融，提升制品成型質(zhì)量；材料品質(zhì)鑒定上，通過(guò)熔融峰數(shù)量與溫度能快速鑒別材料類型，為供應(yīng)鏈品質(zhì)管控提供有力依據(jù)；而 PA6/PA66 共混物兼具的韌性與耐熱性，也完美匹配抗干擾磁環(huán)外殼的力學(xué)與環(huán)境適應(yīng)性需求。匯誠(chéng)儀器 DSC-600S 以精準(zhǔn)測(cè)試助力材料應(yīng)用升級(jí)，為相關(guān)行業(yè)發(fā)展提供可靠數(shù)據(jù)支撐。
